Cobre
Cada pista es una decisión
Ancho, capa, separación, impedancia. ElectronArt las respeta mientras ruteás, no cuando ya es tarde.
Electronik Lösungen
ElectronArt integra captura de esquemáticos, simulación SPICE, ruteo de PCB multicapa con autorouter configurable y salida de fabricación completa — Gerber con arcos reales, Excellon, IPC-2581, ODB++ — en una aplicación de escritorio rápida y sin dependencias de la nube.
Le pedís la placa y la hace: la coloca por circuito, la rutea en dos capas, vierte el plano de masa, la mira en 3D y la simula. Grabado dentro del programa real.

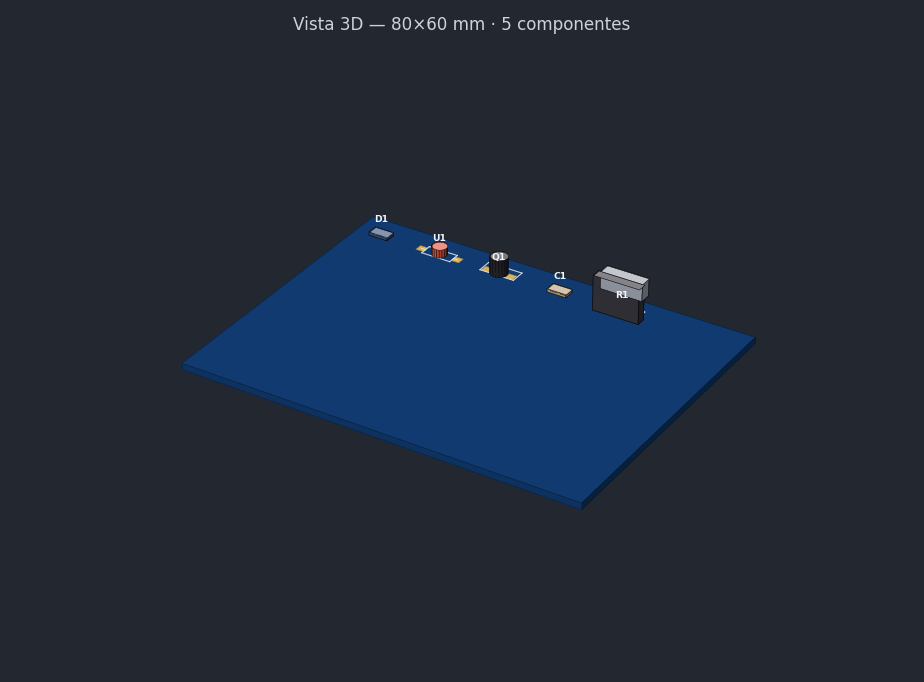

El visor 3D con los modelos reales de cada componente y el cobre vertido del plano de masa — el mismo motor que corre dentro del programa.
Cobre
Ancho, capa, separación, impedancia. ElectronArt las respeta mientras ruteás, no cuando ya es tarde.
Vías
El autoruteo pone la vía donde hace falta y no donde no: un pad pasante ya cruza la placa, y ahí no va ninguna.
Componentes
Más de cien encapsulados con las medidas del fabricante, y el modo caricatura para cuando lo que importa es entender.
Fabricación
Gerber con arcos reales, taladros, Pick & Place, BOM, IPC-2581 y ODB++. Sin sorpresas.
Le pedís lo que necesitás en castellano. Te contesta, dibuja lo que va a hacer sobre tu diseño, y sólo lo aplica si vos aceptás. Corre en tu máquina o con tu propia clave de IA.
Lo que agrega se dibuja en oro sobre el diseño, lo que saca aparece tachado y lo que mueve muestra su recorrido. Nada toca tu proyecto hasta que apretás Aplicar.
Cada cambio va en una lista con su tilde. Destildás uno y desaparece del dibujo al instante. Se aplica sólo lo que dejaste marcado, y entra como un solo Ctrl+Z.
Podés usarlo con tu propia clave, o contra un modelo local: ahí el diseño no sale de tu computadora. Para trabajo bajo acuerdo de confidencialidad, esa diferencia lo es todo.
Trabaja en los cuatro editores: coloca y conecta componentes en el esquemático, rutea y vierte cobre en la placa, corre simulaciones y arma la lógica del Ladder. Vos aceptás cada cambio antes de que toque tu proyecto.

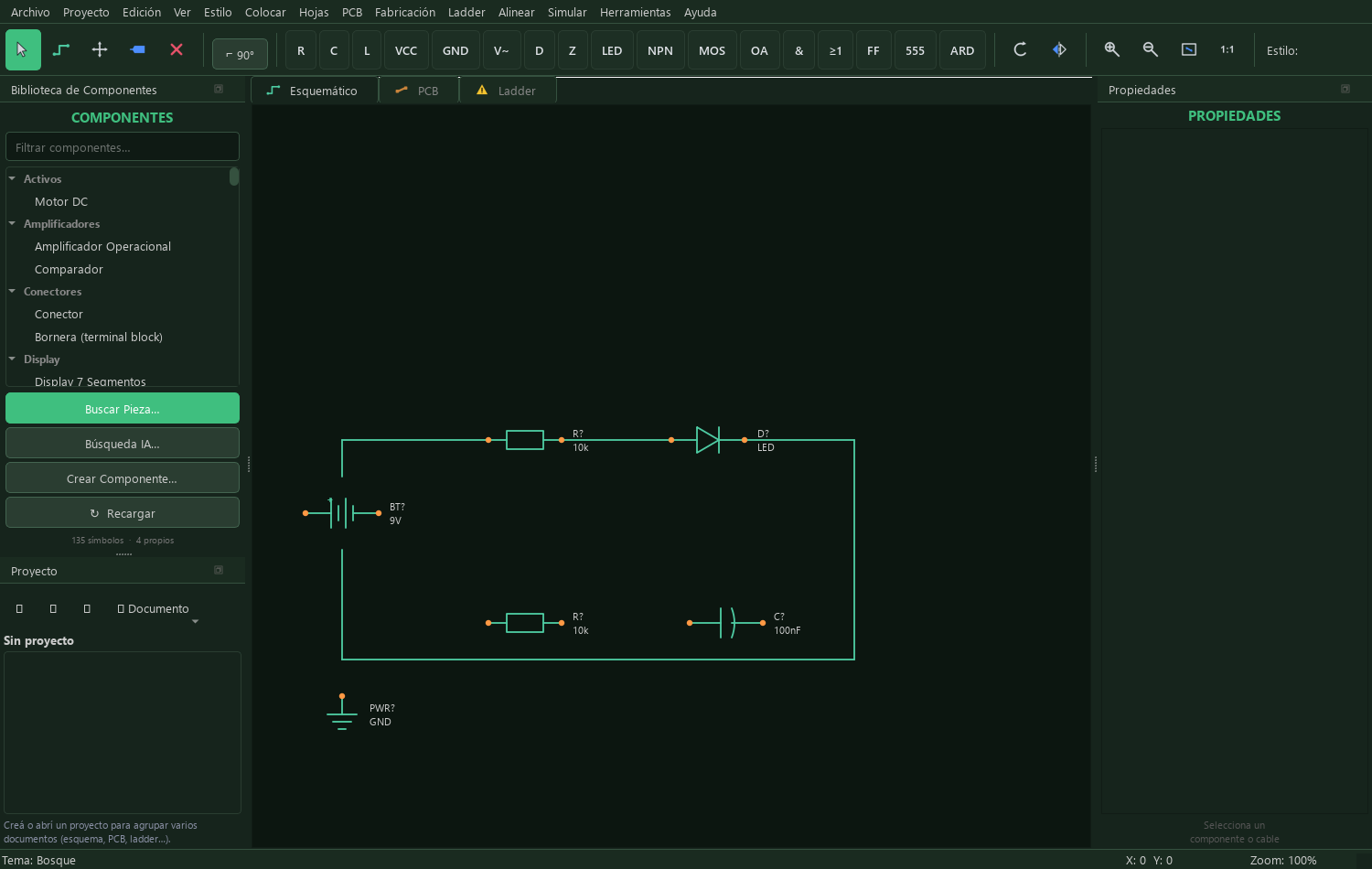

Esquemático, placa, simulación y documentación comparten un mismo proyecto y se mantienen sincronizados.
137 símbolos en estilos ANSI, IEC y educativo, buses, hojas jerárquicas, numeración de conductores IEC, cross-probing con la placa y anotación automática de referencias.
Ruteo interactivo a 45°/90°/arcos, pares diferenciales, serpentinas de igualación, planos de cobre y teardrops. Autorouter con estrategia, grilla y costos ajustables, dos caras y vías puestas por conectividad.
DC, transitorio y AC con modelos no lineales reales (diodo exponencial, BJT Ebers-Moll, MOSFET nivel 1, SCR/Triac con enganche), barridos, Monte Carlo, Fourier/THD y banco con osciloscopio.
Paquete completo en un clic: Gerber RS-274X con arcos G02/G03 reales, Excellon, Pick & Place, BOM con stock en vivo, PDF, IPC-2581 y ODB++, listo para JLCPCB o PCBWay.
Importa KiCad, EAGLE, Gerber multicapa, IPC-2581 y ODB++; exporta STEP 3D con color, DXF y bibliotecas KiCad. Sus proyectos nunca quedan encerrados en un formato.
Reglas por clase de red (clearance, ancho, anillo anular, borde, taladros, pares diferenciales) con panel de violaciones navegable, y verificación eléctrica del esquemático.
Catálogo curado de más de 150 partes verificadas, stock LCSC en vivo, importación del CAD real de EasyEDA y un motor que interpreta datasheets en PDF para crear el símbolo exacto.
Símbolos IEC de potencia y maniobra, contactores con referencias cruzadas, editor Ladder con simulación en vivo y co-simulación de microcontroladores AVR en el esquemático.
Visor OpenGL integrado, no una exportación: cuerpos por encapsulado, cobre y máscara reales, sombreado ambiental horneado, LED translúcidos y render 4K para presentar el proyecto. También exporta STEP con color.
El mismo circuito, dibujado como en un libro de electrónica: cada componente de la biblioteca tiene su ilustración reconocible. Para enseñar, documentar o entender de un vistazo qué hace la placa.
Abrí el esquemático y el PCB en el browser —o en una tablet del mismo wifi, protegida con token— y vas viendo cómo se actualizan mientras editás, con botones para refrescar, repour y DRC.
Niveles de detalle al alejar, ancho mínimo de pista en pantalla (las pistas nunca desaparecen), antialias que se aparta durante el paneo e índice espacial que hace el DRC cientos de veces más rápido en placas de miles de pistas.
Colocá componentes y cableá tu circuito.
Verificá el comportamiento con SPICE y ERC.
Sincronizá a PCB, ruteá el cobre y corré el DRC.
Exportá Gerber, taladros, Pick&Place y BOM.
Lo esencial de las grandes suites, sin la complejidad ni el precio.
| Función | ElectronArt | Altium | Eagle | Proteus | EasyEDA | Flux |
|---|---|---|---|---|---|---|
| Asistente de IA que dibuja el cambio sobre el diseño antes de aplicarlo | ✓ | ✗ | ✗ | ✗ | ✗ | ~ |
| El asistente puede correr en tu máquina, sin subir el diseño | ✓ | ✗ | ✗ | ✗ | ✗ | ✗ |
| Esquemático + PCB | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Simulación SPICE integrada | ✓ | ~ | ✗ | ✓ | ✓ | ~ |
| Editor Ladder / PLC | ✓ | ✗ | ✗ | ~ | ✗ | ✗ |
| Esquemas eléctricos IEC + simulación de mando | ✓ | ✗ | ✗ | ✗ | ✗ | ✗ |
| Funciona 100% offline | ✓ | ✓ | ~ | ✓ | ✗ | ✗ |
| Sin suscripción obligatoria | ✓ | ✗ | ✗ | ✓ | ~ | ✗ |
| Exportación Gerber / BOM | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Precio de entrada | Gratis | $$$ | $$ | $$ | Gratis* | $$ |
Comparativa orientativa. Marcas de terceros pertenecen a sus respectivos dueños. “~” = parcial / con limitaciones.
Licencia anual. Sin nube y sin cuenta obligatoria.
Gratis
Sin registro, sin límite de tiempo
Gratis
Verificando que estudiás
USD79/ año
Para makers y profesionales
Sin tarjeta y sin renovación automática.
USD299/ año
Para control y automatización
¿En Argentina? También aceptamos MercadoPago · Pagos con tarjeta internacional vía Gumroad. Al comprar o descargar aceptás los Términos y licencia (EULA). Tus diseños son 100 % tuyos.
No. Todo lo que hace al diseño —esquemático, simulación, ruteo, DRC, vista 3D y salida de fabricación— corre entero en tu máquina, sin cuenta ni nube. La lectura de datasheets en PDF también es local: reconstruye la tabla de pines por la geometría del documento. Internet hace falta sólo si usás lo que es online por naturaleza: stock LCSC en vivo, importar el CAD de EasyEDA o conectar tu propia clave de IA como último recurso para un datasheet difícil.
El programa corre en Windows, Linux y macOS: está hecho con Python y PySide6 (Qt6), y no depende de nada propio de un sistema. Hoy publicamos el instalador de Windows 10 y 11; en Linux y macOS se ejecuta desde el código, y el paquete compilado para esos dos está en camino.
Pro e Industrial son anuales: se renuevan cada 12 meses y podés cancelarlas cuando quieras. Lo que no es por suscripción es el programa: funciona sin conexión y tus archivos son tuyos, en tu disco, en un formato abierto. Gratuita y Estudiante no vencen.
No. La Gratuita y la de Estudiante son para uso personal y educativo. Para trabajo comercial necesitás Pro o Industrial.
Un diseño completo de dos caras, de punta a punta: dibujar el esquemático, simularlo en SPICE, rutear la placa a mano o con el autorouter, verificar con DRC y ERC, mirarla en 3D y exportar el Gerber, el Excellon y el BOM para mandarla a fabricar. Sale con una marca de agua y es para uso no comercial. Lo que queda para los planes pagos es lo que necesita un trabajo más exigente: más de dos capas, pares diferenciales y serpentinas de igualación, Monte Carlo y FFT, las salidas IPC-2581/ODB++/STEP que pide una fábrica grande, y el módulo eléctrico industrial.
Es la parte que no hace un EDA de electrónica: esquemas eléctricos de mando y potencia con la simbología normalizada IEC 60617 —bobinas, contactores, guardamotores, relés térmicos, disyuntores diferenciales, temporizadores, transformadores de mando y borneras—, el montaje del tablero sobre riel DIN, y la simulación del esquema: apretás el pulsador de marcha en pantalla, la bobina se energiza, el contactor engancha, el motor arranca y el térmico dispara si lo sobrecargás. Incluye el editor Ladder para la lógica del PLC. Está en Industrial, y también en Estudiante para uso no comercial: quien está aprendiendo electrotécnica lo necesita entero.
Sí. Exporta Gerber RS-274X, taladros Excellon, Pick&Place y BOM, compatibles con las fábricas más comunes.
Tarjeta internacional vía Gumroad/Stripe y MercadoPago para Argentina y Latinoamérica.
Suyos, al 100 %. Los esquemáticos, PCBs, Gerbers y productos que diseñe le pertenecen por completo y puede comercializarlos sin regalías ni atribución, con cualquier edición. El detalle está en los Términos y licencia.
Las instituciones educativas pueden usar la edición Student en aulas y laboratorios sin cargo. Para cursos pagos que se apoyan en el software corresponde una licencia por docente: Pro si el curso es de diseño electrónico y de PCB, e Industrial si se apoya en el módulo eléctrico/PLC, que Pro no incluye.
ElectronArt está en beta y se desarrolla a la vista. Preguntas, ayuda entre usuarios y errores van al mismo lugar, y se responden ahí.
¿Encontraste un error? Desde la app, Ayuda → «Reportar un problema…» arma el reporte con la versión, tu sistema y el log — sin que tengas que buscar nada.
Ingeniero electrónico · Diseño de PCB, firmware embebido y automatización industrial
ElectronArt lo desarrolla Electronik Lösungen, un estudio independiente argentino. No hay un comité de producto atrás: hay alguien que diseña placas y que hizo la herramienta que le faltaba, con el módulo eléctrico IEC que sale de trabajar en tableros de verdad.
Cada versión se publica con sus novedades y su checksum, y los errores se responden en el foro. Si necesitás algo puntual para tu flujo de trabajo, se puede hablar.
Descargá la versión gratuita y llegá hasta el Gerber sin pagar nada.
Empezar gratis
